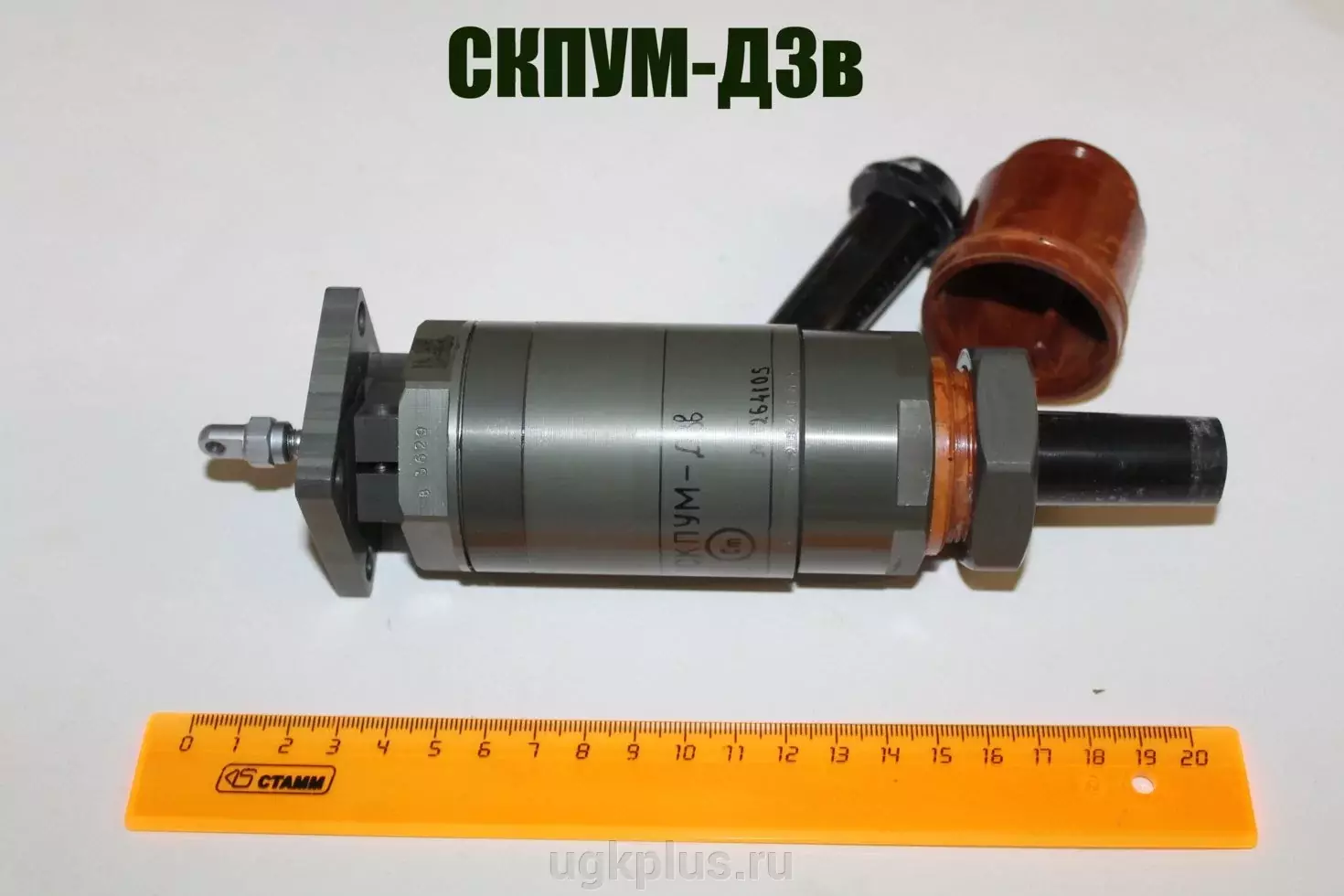

СКПУМ-Д3В
1.Основные технические данные.
| Наименование параметра | Раз- мер- ность | Значение Параметра По ТУ | Примеча- ние |
| ||
| 1.Рабочий ход | СКПУМ-Д3 СКПУМ-Д3-Р СКПУМ-Д3-Р1 | мм | 4,0±1,0 |
|
| |
| 2.Дифферренциал | I пл. | мм | не более 0,5 |
| ||
| II пл. | ||||||
| 3.Допустимый пережим | СКПУМ-Д3 СКПУМ-Д3-Р СКПУМ-Д3-Р1 | I пл. | мм | 1,5 | не менее для сигна- лизатора, не более для арма- туры | |
| II пл | ||||||
| I пл. | ||||||
| II пл | ||||||
| 4.Неодновременность срабатывания | I пл. | мм | не более 0,3 |
| ||
| II пл | ||||||
| 5.Усилия по оси Штока при пря- мом срабаты- вании | СКПУМ-Д3 СКПУМ-Д3-Р СКПУМ-Д3-Р1 | I пл. | кг | 3,5 +10/-20 |
| |
| II пл | ||||||
| I пл. | ||||||
| II пл | ||||||
| 6.Сопротивление изоляции |
| МОм | не менее 20 |
|
| |
| 7.Эксплуатационная температура, наибольшая | °С | +50 |
| |||
| 8.Масса | СКПУМ-Д3 |
| кг | не более 0,8 |
| |
| СКПУМ-Д3-Р СКПУМ-Д3-Р1 | ||||||
| не более 0,9 | ||||||
9. Полный ресурс сигнализатора -30 тыс. ч., с индексом "220"-10-12 тыс. ч.
10. Количество циклов срабатывания -20 тыс., с индексом "220"-тыс.
11. Срок службы -12 лет. Срок службы исчисляется со дня приемки его на предприятии-изготовителе.
12. Сведения о содержании драгоценных материалов.
| Наимено- вание | Обозначение | Сборочные единицы, комплексы, комплексы | Масса в 1 шт., г | Масса в изде- лии, г | Но- мер акта | При- меча- ние | ||
| Обозначение | Кол. | К-во в из-дел.
| ||||||
| Серебро |
|
|
|
|
|
|
|
|
| Винт | МХ.8.914.007 | МХ3.604.046 | 6 | 1 | 0,0118 | 0,0708 |
| Для СКПУМ-Д
|
| Контакт | МХ7.732.035 | МХ4.880.521 | 6 | 1 | 0,0549 | 0,3295 | ||
| Микропе- реключата- тель МП-9
| ОЮ0.360.007ТУ
| МХ3.660.208 МХ3.660.209 | 1 1 | 2 2
|
0,2566
|
0,5132 0,5132 | ||
| 1,4
| ||||||||
| Контакт | МХ7.732.077 | МХ6.672.851 МХ6.672.852 | 2 2 | 2 1 | 0,0129 | 0,0516 0,0258 |
| Для СКПУМ-Д-Р СКПУМ-Д-Р1 |
| Контакт | МХ7.732.078 | МХ6.672.851 МХ6.672.852 | 2 2 | 2 1 | 0,0135 | 0,0540 0,0270 | ||
| Контакт | МХ7.732.079 | МХ4.880.522 | 6 | 1 | 0,0457 | 0,2742 | ||
| Штырь | МХ7.740.081 | МХ6.672.849 МХ6.672.853 | 2 2 | 2 1 | 0,0173 | 0,5132 0,5132 | ||
| Микропе- реключа- тель МП-9 | ОЮ0.360.007ТУ | МХ3.660.208 МХ3.660.209 | 1 1 | 2 2 |
0,2566 |
0,0692 0,0346 | ||
| 1,6 | ||||||||
- Страна производства Россия
- Тип пассивные (параметрические)
- Состояние новое
- Вид другое
- Назначение для корабля
- Измеряемые параметры датчики положения
- Принцип действия магнитоэлектрический
- Комплектация единичное изделие Показать все
- Материал металл
- Передача сигнала проводная
